PP输送带

颐世保塑料>PP输送带系列

青岛颐世保PP输送带，是公司研发中心与青岛科技大学联合科技攻关的研发项目，接合当前国内畜牧养殖行业的PP带现状，充分考虑应用环境和需求，在原材料配方设计上经过潜心研究和多次实验而成。具有如下优点： 1）.优异的机械性能高强度、高刚性能减少产品在长期使用过程中的蠕变，使产品不易被拉伸变长，不易发生翘曲变形。 2）.优异的耐光热老化性能：紫外光耐候实验168h后，性能保持率达到90%以上，提高了产品的抗老化性能，可延长产品的使用寿命。

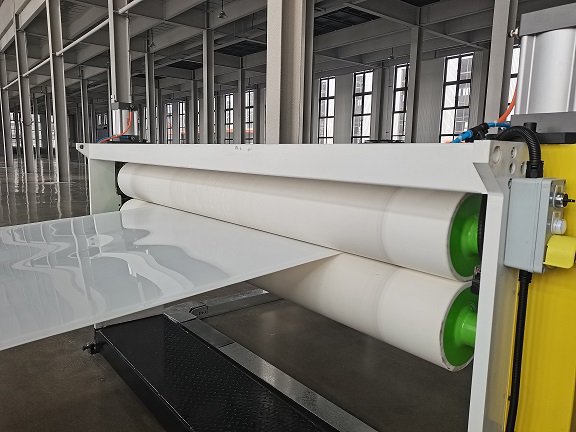

产品详情

注意事项

颐世保输送带，是公司研发中心与青岛科技大学联合科技攻关的研发项目，接合当前国内畜牧养殖行业的PP带现状，充分考虑应用环境和需求，在原材料配方设计上经过潜心研究和多次实验而成。

PP输送带性能测试数据

1、PP肉鸡输送带YS1128B力学数据检测对比分析

序号	检测项目	检测方法	检测结果			数据分析百分比%
序号	检测项目	检测方法	方向	市场竞品	颐世保	与竞品比较
1	拉伸断裂应力 MPa	ISO527-2:2012	纵向	35.36	39.35	↑11.28
1	拉伸断裂应力 MPa	ISO527-2:2012	横向	34.29	35.32	↑3.0
2	拉伸屈服应力 MPa	ISO527-2:2012	纵向	23.19	23.86	↑2.89
2	拉伸屈服应力 MPa	ISO527-2:2012	横向	23.66	24.24	↑2.45
3	断裂伸长率%	ISO527-2:2012	纵向	868	939	↑8.18
3	断裂伸长率%	ISO527-2:2012	横向	878	804	↓8.43
4	直角撕裂性能KN/m	QB/T1130-1991	纵向	/	/	/
4	直角撕裂性能KN/m	QB/T1130-1991	横向	/	/	/
5	低温弯折性	-40℃无撕裂	/	无裂纹	无裂纹	无裂纹

物理性能：从对比数据可以看出，颐世保PP输送带强度优于同行，在长期使用过程中更不易发生翘曲变形。

2、PPV2阻燃肉鸡输送带测试数据

序号	检测项目	检测方法	方向	PP普通输送带肉鸡	PP阻燃输送带
				SGS检测普通	客户检测（阻燃）	颐世保检测（阻燃）
1	拉伸断裂应力 MPa	ISO527-2:2012	纵向	36.7	38.57	39.57
			横向	32.3	32.09	31.81
2	拉伸屈服应力 MPa	ISO527-2:2012	纵向	22.6	24.40	22.66
			横向	21.1	22.32	20.59
3	断裂伸长率%	ISO527-2:2012	纵向	660	611	831
			横向	750	682	910
4	直角撕裂性能KN/m	QB/T1130-1991	纵向	160	/	/
			横向	140	/	/

颐世保PP输送带在达到V2级阻燃的情况下，同时保持物理性能满足客户的要求的情况下，起到防火阻燃的效果。

3、PP肉鸡输送带片材耐老化数据检测对比

数据1：PP输送带片材耐候试验数据对比
序号	检测项目		检测方法		方向		市场竞品老化前		市场竞品老化后	性能保持率%		颐塑老化前		颐塑老化后		性能保持率%
1	拉伸断裂应力MPa		ISO527-2:2012		纵向		35.49		37.41	105.4		36.76		37.84		102.94
					横向		33.61		32.04	95.33		34.97		33.90		96.94
2	拉伸屈服应力MPa		ISO527-2:2012		纵向		23.52		21.23	90.3		25.63		24.90		97.15
					横向		21.93		19.97	91.1		23.69		22.33		94.26
3	断裂伸长率%		ISO527-2:2012		纵向		816		747	91.6		782		764		97.7
					横向		914		891	97.5		939		915		97.44
数据2：输送带注塑样条耐候试验数据对比
序号		检测项目		检测方法		市场竞品老化前		市场竞品老化后			性能保持率%		颐世保老化前		颐世保老化后		性能保持率%
1		拉伸强度MPa		GB/T1040		21.60		22.63			104.80		21.87		22.57		103.2
2		断裂伸长率 %		GB/T1040		205		85.5			41.71		319		297		93.10
3		悬臂梁缺口冲击强度 KJ/m2		GB/T1843		68.37		66.53			97.30		66.44		65.26		98.22
